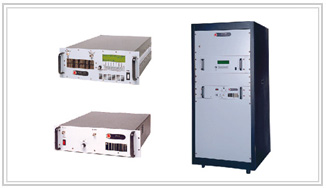

M/TCCX/SCCX系列固態和四極管組合功率放大器 |
|
產品名稱:固態和四極管組合功率放大器 |
|
產品描述:M/TCCX/SCCX是固態和四極管組合功率放大器,頻率范圍:0.01~220MHz,功率:10w~4500w。 |
|
 |
性能指標: |
- ? 數字顯示監視器:集電極電流,集電極電壓,螺旋電流,螺旋電壓,前向RF功率,反射RF功率,絲時間(Filament Hours),束時間(Beam Housrs)
- ? 工作狀態顯示:電源啟動,待機,RF開/操作
- ? 故障顯示:螺旋過流,駐波比過載,熱過載,風量,采集過流
- ? 控制功能:電源開/關,待機,RF開/操作,故障復位,本地控制/遠程控制
- ? 易于維護
- ? 滿足IEC- 348和UL標準的安全要求
- ? 寬帶覆蓋
- ? 應用領域:MIL-STD-461/462,RTCA/D0-160,SAE,輻射敏感性,Bellcore實驗室測試,寬帶通訊
- ? 堅固耐用,適于艦載和機載應用
|
型號及主要指標 |
型號 |
頻率范圍
(MHz) |
最小功率輸出*
(Watts) |
最小增益*
(dB) |
機架尺寸 |
M10** |
.01-220 |
10 |
40 |
A |
M50** |
.01-220 |
50 |
47 |
A |
M75** |
.01-220 |
75 |
48 |
A |
M100** |
.01-220 |
100 |
50 |
A |
M423 |
.01-220 |
300 |
55 |
C |
M404 |
.01-220 |
500 |
57 |
C |
M406 |
.01-220 |
1000 |
60 |
C |
TCCX2000 |
.01-220 |
2000 |
63 |
D |
TCCX2200 |
.01-220 |
2200 |
63 |
D |
TCCX2500 |
.01-220 |
2500 |
64 |
D |
TCCX3500 |
.01-100 |
3500 |
66 |
D |
TCCX4500 |
.01-100 |
4500 |
67 |
D |
SCCX10 |
.01-220 |
10 |
40 |
A |
SCCX25 |
.01-220 |
25 |
44 |
A |
SCCX50 |
.01-220 |
50 |
47 |
A |
SCCX75 |
.01-220 |
75 |
48 |
A |
SCCX100 |
.01-220 |
100 |
50 |
A |
SCCX200 |
.01-220 |
200 |
53 |
B |
SCCX250 |
.01-220 |
250 |
54 |
B |
SCCX500 |
.01-220 |
500 |
57 |
B |
|
* 可選更高的高功率和增益
** 沒有顯示和遠程控制
|
