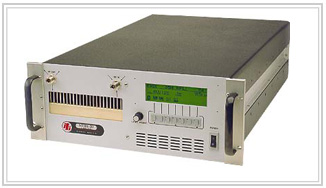

S/T-10系列 中功率固態和行波管功率放大器 |
|
產品名稱：中功率固態和行波管功率放大器 |
|
產品描述：S/T-10系列是中功率固態和行波管微波功率放大器，功率10w CW 連續波，頻率范圍：1.0GHz~ 18GHz，可選定更高的功率和增益。 |
|
 |
性能指標： |
- ? 數字顯示監視器：集電極電流，集電極電壓，螺旋電流，螺旋電壓，前向RF功率，反射RF功率，絲時間(Filament Hours)，束時間(Beam Housrs)
- ? 工作狀態顯示：電源啟動，待機，RF開/操作
- ? 故障顯示：螺旋過流，駐波比過載，熱過載，風量，采集過流
- ? 控制功能：電源開/關，待機，RF開/操作，故障復位，本地控制/遠程控制
- ? 易于維護
- ? 滿足IEC- 348和UL標準的安全要求
- ? 寬帶覆蓋
- ? 應用領域：MIL-STD-461/462，RTCA/D0-160，SAE，輻射敏感性，Bellcore實驗室測試，寬帶通訊
- ? 堅固耐用，適于艦載和機載應用
|
型號及主要指標 |
| 型號 |
頻率范圍
(GHz) |
最小功率輸出*
(Watts) |
最小增益*
(dB) |
最大NF
(dB) |
| S21-10 |
1-2 |
10 |
40 |
15 |
| S31-10 |
1-3 |
10 |
40 |
15 |
| S42-10 |
2-4 |
10 |
40 |
15 |
| S41-10 |
0.8-4.2 |
10 |
40 |
15 |
| S41-13 |
0.8-4.2 |
13 |
40 |
15 |
| ST181-10 |
1-18 |
10 |
40 |
35 |
| T84-10 |
4-8 |
10 |
40 |
35 |
| T128-10 |
8-12 |
10 |
40 |
35 |
| T1812-10 |
12-18 |
10 |
40 |
35 |
| T184-10 |
4-18 |
10 |
40 |
35 |
| T186-10 |
6-18 |
10 |
40 |
35 |
| T188-10 |
8-18 |
10 |
40 |
35 |
|
|
